Cable Loss

Definisi kabel Loss

Dalam kabel koaksial khas (Gambar 2), ada dua komponen utama kabel kerugian:-efek rugi kulit dan kerugian dielektrik.




Skin- effect loss


Pada frekuensi tinggi, sinyal cenderung merambat sepanjang permukaan konduktor dalam (ditunjukkan dalam Gambar 2). Ini dikenal sebagai efek kehilangan kulit. Kedalaman kulit (δ) didefinisikan sebagai:


di mana ω adalah frekuensi dalam rad / s, μ adalah permeabilitas magnet konduktor di H / m, dan ρ adalah dirigen resistensi di ohmmeters. Efeknya menyebabkan hambatan per satuan panjang, R l, dan induktansi per satuan panjang, L l, untuk meningkatkan dengan akar kuadrat dari frekuensi. Perlawanan per satuan panjang dihitung sebagai:


dimana w adalah lebar konduktor. Untuk kawat lingkaran jari-jari r, lebarnya adalah 2 π r. Perlawanan kembali jalur juga perlu ditambahkan, tapi biasanya jauh lebih sedikit maka jalan ke depan dan dapat diabaikan.


Dielectric Loss


Dielektrik isolator, ditunjukkan dalam Gambar 2, juga memberikan kontribusi untuk kerugian kabel frekuensi-dependen. Konstanta dielektrik (ε) didefinisikan sebagai:

Persamaan 3

Dimana ε adalah komponen nyata dari konstanta dielektrik, dan tanδ merupakan khayalan, atau kerugian tangen, disipasi faktor dari dielektrik. Karena isolator dielektrik mempengaruhi kapasitansi, kapasitansi per satuan panjang (C l) perubahan l C (1 + jtanδ).


Total Cable Loss


Termasuk kulit-efek dan kerugian dielektrik, kabel ideal per satuan model panjang dapat diubah untuk memasukkan kerugian ini, seperti yang ditunjukkan pada Gambar 3.


Gambar 3. model kabel sederhana .

Dari Gambar 3, kita mendefinisikan konstanta propagasi sebagai jk = √ ZK, di mana Z adalah seri didistribusikan impendasi, dan Y adalah terdistribusi paralel penerimaan. Dalam hal ini:



Dengan menggunakan pendekatan ekspansi Taylor dan menyederhanakan lebih lanjut, istilah berikut dapat diekstraksi:



Di mana Z O's karakteristik impedansi baris, ε r adalah konstanta dielektrik relatif, dan c adalah kecepatan cahaya.

Akhirnya, apa kita benar-benar setelah adalah keuntungan kabel, H (f) = e-jk l, di mana l adalah panjang garis. Menggunakan temuan dari atas, kita sampai pada:



Dimana:



dan



Kesimpulan sederhana bahwa kita ingin melihat dari perhitungan di atas adalah:
  1. kerugian efek Kulit 1) mendominasi pada frekuensi rendah (Gambar 4)
  2. rugi Dielektrik 2) mendominasi pada frekuensi tinggi (Gambar 4)
Dalam kabel nyata, H (f) bervariasi dari pendekatan di atas. Namun, cukup akurat untuk sebagian besar ATE bekerja, dimana redaman meningkat oleh 6dB paling banyak.


Gambar 4. Representasi kulit-efek (konduktor batin), dielektrik, dan return-path (konduktor luar) kerugian.

Gambar 4 memberikan sebuah representasi dasar kerugian untuk kabel koaksial tipikal ditunjukkan dalam Gambar 2, yang memiliki karakteristik impedansi 50Ω, sebuah konduktor tembaga batin, dan konduktor luar yang terbuat dari baja dijalin. Setiap kabel memiliki kerugian sendiri yang unik, tapi masih akan menunjukkan trend yang sama terlihat pada Gambar 4.


Kesimpulan dari kabel Loss


Bukan maksud aplikasi catatan ini menawarkan pendekatan matematis yang ketat terhadap derivasi dari kabel kerugian-ini dapat diperoleh dari berbagai sumber skolastik. Namun, apa yang ditunjukkan dalam persamaan yang diringkas dalam Gambar 4. Dari analisis di atas kita mendapatkan hal-hal penting berikut:
  1. Semua kabel memiliki kerugian, dan kerugian ini akhirnya akan membatasi kinerja sistem. Jumlah kerugian tergantung pada kualitas kabel dan spesifikasinya.
  2. Kerugian yang terjadi adalah:
    a. Kulit-efek kerugian yang mendominasi pada frekuensi rendah
    b. Dielektrik kerugian yang mendominasi pada frekuensi tinggi
    c. Kembali-jalan kerugian yang tidak signifikan dan dapat diabaikan untuk kebanyakan kasus
    d. Kerugian melalui konektor, relay, dan koneksi lain yang dibuat pada node-node output atau DUT


Cable Loss VS Cable Cost


Gambar 5 menunjukkan hilangnya kabel untuk kabel yang khas, sedangkan Tabel 1 membandingkan biaya dari beberapa kabel relatif terhadap kerugian mereka.


Gambar 5. Kabel kerugian untuk berbagai kabel.

Tabel 1.Biaya per Foot khas untuk Berbagai Kabel Coaxial Fleksibel dari Satu Dipilih




Kinerja Kabel Loss


Untuk penguji yang berjalan dalam kisaran 200Mbps, kehilangan kabel tidak mungkin merupakan masalah besar. Namun, untuk penguji berjalan pada 500Mbps dan lebih tinggi, kinerja jalur sinyal penuh, elektronik, kabel, dan pin harus dianalisa sangat hati-hati untuk memastikan bahwa kinerja penuh diukur dengan benar pada pin. Spesifikasi kinerja berikut sangat penting untuk tester kecepatan tinggi:
  1. DC akurasi tingkat bentuk gelombang
  2. Naik dan turun kali
  3. Maksimum tingkat beralih
  4. Minimum pulsa-lebar kemampuan
  5. Propagasi akurasi dan cocok relatif terhadap setiap tepi
  6. Propagasi, seperti propagasi vs lebar pulsa minimum, amplitudo, dan umum modus
Semua karakteristik tersebut adalah kinerja dipengaruhi oleh pemilihan kabel. Sebagai tarif beralih meningkat, kerugian kabel mulai mendominasi dan membatasi kinerja tester, terlepas dari bandwidth pengemudi untuk mengemudi kabel. Plot pada Gambar 6 dan 7 mewakili dan menyoroti masalah ini



Gambar 6. Langkah respon pendek / kabel berkualitas tinggi.


Gambar 7. Langkah respon lagi kabel berkualitas rendah /.

Angka 6 dan 7 menggambarkan bentuk gelombang yang paling insinyur telah melihat dan tahu tentang. Namun, berikut ini adalah penting:
  1. t0 merupakan 50% dari amplitudo gelombang itu. Sebagai aturan praktis, 10% sampai 90% rise time adalah sekitar 28,6 x t0. Kedua bentuk gelombang menunjukkan penurunan yang signifikan dalam meningkat dua kali panjang kabel.
  2. Membatasi bandwidth-kurva dampak tingkat beralih maksimum, lebar pulsa minimum, dan bandwidth. Jadi, degradasi dalam jalur sinyal jelas dari plot ini.
  3. Degradasi sinyal tidak ada hubungannya dengan sopir yang sebenarnya. Dalam hal ini, kita makan respon langkah bandwidth tak terbatas, dan merupakan kabel yang menciptakan slowdowns di kali naik.
  4. Untuk kecepatan yang lebih tinggi dan kabel lagi, masalah ini semakin parah.
  5. Semua kabel, tidak peduli apa yang panjang atau kualitas, menampilkan karakteristik pada Gambar 6 dan 7 sampai tingkat tertentu.
  6. Hal ini penting untuk mencari solusi untuk kerugian kabel sehingga memungkinkan bandwidth penuh pengemudi, jika kenaikan biaya untuk kabel yang berkualitas lebih tinggi menambahkan sedikit atau tidak ada nilai ke aplikasi.
  7. Merancang kabel kompensasi ke elektronik memecahkan masalah kabel kerugian tersebut


Kesimpulan


Kabel yang digunakan dalam alat uji kecepatan tinggi dapat berdampak pada kinerja secara keseluruhan tester dan pada akhirnya akan membatasi kinerjanya. Karena biaya tinggi yang bisa dihubungkan dengan kabel, kabel murah, yang memiliki kerugian yang tinggi, biasanya digunakan dalam sistem-sistem berkecepatan tinggi. Sebagai pendekatan penguji kecepatan 1Gbps ini dan lebih tinggi, Anda tidak dapat lagi mengabaikan kerugian. Mengganti driver dengan driver bandwidth yang lebih tinggi tidak kompensasi atas kerugian yang diakibatkan oleh kabel, dan karena itu kabel akan membatasi kinerja sistem.

Hal ini diperlukan untuk mencari solusi untuk ini kerugian kabel untuk membolehkan penguji dengan bandwidth lebih besar dari 1Gbps untuk tampil di potensi penuh mereka. Untungnya, ada solusi, dan yang merancang kompensasi kabel ke elektronik.


referensi : http://www.maxim-ic.com/app-notes/index.mvp/id/4303

Setting Virtual Host dan HTTPS

WEB Server

Web server adalah software yang menjadi tulang belakang dari world wide web (www). Web server menunggu permintaan dari client yang menggunakan browser seperti Netscape Navigator, Internet Explorer, Modzilla, dan program browser lainnya. ika ada permintaan dari browser, maka web server akan memproses permintaan itu kemudian memberikan hasil prosesnya berupa data yang diinginkan kembali ke browser. Data ini mempunyai format yang standar, disebut dengan format SGML (standar general markup language). Web server, untuk berkomunikasi dengan client-nya (web browser) mempunyai protokol sendiri, yaitu HTTP (hypertext transfer protocol).


HTTP

HTTP adalah sebuah protokol meminta/menjawab antara klien dan server. Sebuah klien HTTP (seperti web browser atau robot dan lain sebagainya), biasanya memulai permintaan dengan membuat hubungan ke port tertentu di sebuah server webhosting tertentu (biasanya port 80).


Virtual host


Virtual Host atau juga dikenal sebagai shared hosting memiliki pengertian bahwa sebuah server melayani lebih dari 1 (satu) domain. Dengan adanya teknologi virtual hosting ini, siapa saja yang ingin memiliki situs web atau layanan internet lainnya (mail, file storage, multimedia, dll) tidak perlu membangun server sendiri; yang tentu saja membangun server sendiri memakan lebih banyak biaya diantaranya: biaya perangkat keras & lunak (hardware & software), koneksi internet khusus, dan juga staf khusus.


Konfigursi virtual host


Langkah – langkah yang di gunakan :

1. Edit file pada file forward di /etc/bind/db.[namafile] misalnya db.example.com. dengan perintah :
#nano /etc/bind/example.com

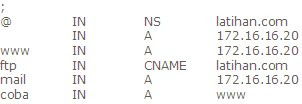

2. kemudian setelah itu edit file tersebut misalnya menambah host dengan nama coba. Seperti berikut [paling bawah]



3. Setelah itu, restart dengan perintah
#/etc/ini.d/bind9 restart

4. buat directory baru di /var/www dengan cara :
#mkdir /var/www/nama_directory
#mkdir /var/www/coba

5. kemudian copy file yang berada di /etc/apache2/sites-available/default ke file /etc/apache2/sites-available/coba dengan perintah :
#cp /etc/apache2/sites-available/default /etc/apache2/sites-available/coba

6. kemudian edit file tersebut dengan perintah :
#nano /etc/apache2/sites-available/coba

7. setelah muncul edit seperti berikut :




8. setelah keterangan tersebut di save, maka kita dapat mengubah isi halaman virtual host dengan cara:
#nano /index.html

9. untuk mengaktifkan virtual host yang telah dibuat, maka dapat dilakukan dengan cara :
#a2ensite coba

10. kemudian restart apache dengan cara :
#/etc/init.d/apache2 restart

11. hal yang terakhir yang dilakukan untuk memastikan bahwa virtual host yang dibuat dapat berfungsi dengan baik. Maka lakukan edit file host dengn perintah :
#nano /etc/host

12. Tambahkan baris berikut : 127.0.0.1 coba.example.com

13. kemudian simpan hasil konfigurasi tersebut.

14. Lakukan pengujian dengan cara mengetik coba.example.com pada addressbar.


HTTPS

HTTPS adalah versi aman dari HTTP,protokol komunikasi dari World Wide Web. Ditemukan oleh Netscape Communications Corporation untuk menyediakan autentikasi dan komunikasi tersandi dan penggunaan dalam komersi elektris.

Selain menggunakan komunikasi plain text, HTTPS menyandikan data sesi menggunakan protokol SSL (Secure Socket Layer) atau protokol TLS (Transport Layer Security). Kedua protokol tersebut memberikan perlindungan yang memadai dari serangan eavesdroppers, dan man in the middle attacks. Pada umumnya port HTTPS adalah 443.


Konfigurasi HTTPS

Langkah –langkah yang digunakan untuk menginstal HTTPS adalah

1. masuk terlebih dahulu sebagai root pada ubuntu
#sudo su

2. kemudian aktifkan modul apache SSL dengan perintah :
#a2nmod ssl

3. kemudian restart
#/etc/inid.d/apache2 restart

4. HTTPS berada pada port 443 sehingga harus memastikan apache berada pada port tersebut. Dapat dilakukan dengan mengetik perintah :
#netstat –tap | grep https
Tcp6 0 0 [::]:https [::]:* LISTEN 1238/apache2
root@server1: ~#

5. kemudian setting virtual host dengan membuat directory baru, seperti berikut :
#mkdir /var/www/www.frengk1.com

5. apache dilengkapi dengan virtual host default SSL konfigurasi di dalam file /etc/apache2/sites-available/default-ssl. Kita gunakan file tersebut sebagai template untuk vhost www.frengk1.com dengan mengetikkan perintah :
#cp /etc/apache2/sites-available/default-ssl /etc/apache2/sites-available/www.frengk1.com-ssl

6. kemudian buka file tersebut dengan perintah :
#nano /etc/apache2/sites-available/www.frengk1.com

7. Pastikan IP address yang ada di sama adlah IP address kita, apabila sudah benar, maka tambahkan ServerName www.frengk1.com:443
Seperti di bawah ini :


pastikan document root kita sudah berada pada tempat dimana dia di simpan.

8. pada virtual host kali ini menggunakan default self-signed snakeoil certificate yang ada pada ubuntu yaitu :
SSLCertificateFile /etc/ssl/certs/ssl-cert-snakeoil.pem
SSLCertificateKeyFile /etc/ssl/private/ssl-cert-snakeoil.key

9. sekarang non aktifkan virtual host default SSL. Kemudian aktifkan www.frengk1.com dan reload apache dengan perintah berikut :
#a2dissite default-ssl
#a2ensite www.frengk1.com-ssl
#/etc/init.d/apache2 reload

10. kemudian buka situs dengan ketik :
https://www.frengk1.com

DNS Security

Pada bahasan ini akan dijelaskan beberapa macam security. Terbagi dalam 4 macam, yaitu :
  • Administrative security
Bagian ini menggunaka file permission, konfigurasi server, BIND konfigurasi dan DMZ. Semua itu adalah teknik yang relatif sederhana dan bisa diaplikasikan pada DNS server yang berdiri sendir.
  • Zona Transfer
Zona Transfer bekerja menggunkan keamanan fisik, parameter pada BIND atau eksternal Firewall. Autentikasi secara aman dari sumber dan tujuan dari zona transfer dapat atau tidak dapat diusahakan.
  • Dynamic update
  • Zona Integritas
Hal-hal yang diperlukan zona data yang digunakan oleh salah satu DNS yang lain.


Klasifikasi Keamanan


Klasifikasi keamanan merupakan sarana untuk memungkinkan pemilihan solusi dan stategi
untuk menghindari risiko. Beberapa metode berikut di jelaskan detail dalam bab ini dan bab 11.
  • Ancaman lokal (1)
Ancaman lokal biasanya paling sederhana untuk mencegah, dan biasanya diimplementasikan hanya dengan menjaga kebijakan suara sistem administrasi. Semua Zona File dan konfigurasi DNS lainnya harus memiliki tepat membaca dan menulis akses, dan harus aman didukung atau di perlihara dalam repositori CVS. Server DNS dapat digunakan meminimalkan akses umum, dan BIND dapat dijalankan dalam sebuah sandbox atau chroot jail.
  • Server-Server(2)
Jika sebuah organisasi menjalankan DNS server slave, perlu untuk melaksanakan zona transfer. seperti di sebutkan sebelumnya, mungkin untuk menjalankan beberapa master server DNS, bukan dari master-slave, dan dengan demikian menghindari masalah yang terkait. Jika zona transfer diperlukan. BIND menawrkan beberapa parameter konfigurasi yang dapat digunakan untuk meminimalkan risiko yang melekat dalam proses. TSIG dan Transaction KEY (TKEY) juga menawarkan metode aman untuk otentikasi meminta sumber-sumber dan tujuan. Kedua metode dijeelaskan secara rinci pada bagian "Securing Zone Transfers" setelah bab ini. Transfer fisik dapat diamankan dengan menggunkan Secure Socket Layer (SSL) atau Transport Layer Security (TLS).
  • Server - Server (3)
Default BIND adalah untuk menyangkal Dymanic DNS (DDNS) dari semua sumber. Jika sebuah organisasi memerlukan fitur ini, maka BIND menyediakan sejumlah konfigurasi parameter untuk meminimalkan risiko yang terkait.
  • Server-klien (4)
Kemungkinan keracunan cache karena IP spoofing, data hlangan dan hacker lainnya mungkin sangat rendah dengan situs web sederhana. Namun, jika situs tersebut profil tinggi, volume tinggi, terbuka untuk ancaman kompetitif, atau merupakan penghasil pendapatan yang tinggi, maka biaya dan kompleksitas penerapan solusi DNSSEC skala penuh dapat bermanfaat. Upaya yang signifikan sedang diinvertasikan oleh pengembang perangkat lunak, Registry Operator, RIR, dan operator root-server, lainya termasuk DNSSEC.
  • Klien-kien (5)
Standar DNSSEC adalah mendefinisikan konsep security aware resolve - suatu mitos entitas- yang dapat memilih untuk menangani semua validasi keamanan langsung, dengan nama lokal server bertindak sebagai gateway komunikasi pasif.

Konfigurasi Defensif

Adalah satu dimana semua, khususnya yang berkaitan dengan keamanan, fitur ekplisit didefinisikan sebagai diaktifkan atau dinonaktifkan. konfigurasi seperti mengabaikan semua pengaturan default dan nilai - nilai. Dibutuhkan sebagai titik awal situs kebutuhan, dan setiap mendefinisikan kebutuhan, positif, atau negatif dengan menggunakan laporan konfigurasi yang sesuai atau parameter lainnya.

Sebuah file konfigurasi yang defensif mengidentifikasi semua persyaratan juga secara eksplisit mendefinisikan diri. Yaitu, dengan memeriksa file tanpa perlu menemukan manual atau referensi dokumentasi - fungsi tersebuat adalah jelas.

Deny All, Allow Selectively

Bahkan ketika operasi diperbolehkan, misalnya di NOTIFY atau zona transfer, itu mungkin bernilai global menyangkal operasi dan selktif memungkinkan, seperti dalam fragman berikut



Remote Access

BIND datang merilis dengan alat komunikasi yang disebut rndc (dijelakan dalam bab 9) yang mungkin digunakan secara lokal atau jarak jauh. Di satu sisi, rndc adalah tool yang berguna, sementara di sisi lain, Jika Anda bisa masuk, sehingga dapat orang lain. Default BIND adalah mengaktifkan rndc dari looback tersebut alamt saja (127.0.0.1). Jika rndc tidak dapat digunakan, harus secara eksplisit dinonaktifkan menggunakan null klausa kontrol, seperti yang ditunjukan di sisni :



Jika rndc digunakan, maka dianjurkan bahwa klausa kontrol eksplisit digunakan, bahwa jika akses hanya diijinkan dari localhost, seperti yang ditunjukan di sini :



Tabel direktori dan file permission



Propagasi Gelombang Radio

Propagasi Gelombang Radio

Propagasi yang merupakan mekanisme perambatan gelombang radio di udara bebas.




PROPAGASI GELOMBANG TANAH (GROUND WAVE)

Gelombang tanah (ground wave) adalah gelombang radio yang berpropagasi di sepanjang permukaan bumi/tanah. Gelombang ini sering disebut dengan gelombang permukaan (surface wave). Untuk berkomunikasi dengan menggunakan media gelombang tanah, maka gelombang harus terpolarisasi secara vertikal, karena bumi akan menghubung-singkatkan medan listriknya bila berpolarisasi horisontal. Gelombang tanah sangat tidak efektif pada frekuensi di atas 2 MHz. Propagasi gelombang tanah merupakan satu-satunya cara untuk berkomunikasi di dalam lautan.

Untuk memperkecil redaman laut, maka digunakan frekuensi yang sangat rendah, yaitu band ELF (Extremely Low Frequency), yaitu antara 30 hingga 300 Hz. Dalam pemakaian tertentu dengan frekuensi 100 Hz, redamannya hanya sekitar 0,3 dB per meter. Redaman ini akan meningkat drastis bila frekuensinya makin tinggi, misalnya pada 1 GHz redamannya menjadi 1000 dB per meter.


PROPAGASI GELOMBANG IONOSFIR

Gelombang yang berpropagasi melalui lapisan ionosfir ini disebut sebagai gelombang ionosfir (ionospheric wave) atau juga disebut gelombang langit (sky wave). Aksi pembiasan pada lapisan ionosfir dan permukaan bumi tersebut disebut
dengan skipping



Gambar 6-3: Ilustrasi efek skipping gelombang ionosfir

Lapisan atmofir bumi terdiri dari 3 (tiga) lapisan, yaitum :
  1. Lapisan troposfir (troposphere) : Troposfir terletak di permukaan bumi hingga mencapai ketinggian kira-kira 6,5 mil.
  2. Stratosfir (stratosphere) dan Lapisan berikutnya (stratosfir) berada mulai dari batas troposfir sampai ketinggian sekitar 25 mil.
  3. Ionosfir (ionosphere). Dari batas tratofir hingga ketinggian 250 mil adalah lapisan ionosfir. Di atas ionofir adalah ruang angkasa. Ionosfir adalah nama yang benar-benar sesuai, karena lapisan ini tersusun dari partikel-partikel yang terionisasi. Lapisan stratosfir dengan temperaturnya yang konstan tersebut disebut juga daerah isothermal.


Frekuensi Kritis

Frekuensi tertinggi dimana gelombang masih bisa dipantulkan ke bumi bila ditransmisikan secara vertikal pada kondisi atmosfir yang ada disebut dengan frekuensi kritis.


Sudut Kritis


Sudut kritis adalah sudut yang dibentuk oleh lintasan gelombang yang menuju dan masuk ionosfir dengan garis yang ditarik dari garis vertikal titik pemancar di bumi ke pusat bumi.


Maximum Usable Frequency ( M U F )


Frekuensi tertinggi, dimana gelombang masih bisa dikembalikan ke bumi dengan jarak tertentu disebut dengan “ Maximum Usable Frequency (MUF) “.


PROPAGASI TROPOSFIR (TROPOSPHERE SCATTER)

Propagasi troposfir bisa dianggap sebagai kasus dari propagasi gelombang langit. Gelombang tidak ditujukan ke ionosfir, tetapi ditujukan ke troposfir. Batas troposfir hanya sekitar 6,5 mil atau 11 km dari permukaan bumi. Frekuensi yang bisa digunakan adalah sekitar 35 MHz sampai dengan 10 GHz dengan jarak jangkau mencapai 400 km.


PROPAGASI GARIS PANDANG (LINE OF SIGHT)

Propagasi line of sight, disebut dengan propagasi dengan gelombang langsung (direct wave), karena gelombang yang terpancar dari antena pemancar langsung berpropagasi menuju antena penerima dan tidak merambat di atas permukaan tanah. Oleh karena itu, permukaan bumi/tanah tidak meresamnya. Selain itu, gelombang jenis ini disebut juga dengan gelombang ruang (space wave), karena dapat menembus lapisan ionosfir dan berpropagasi di ruang angkasa.

Band frekuensi yang digunakan pada jenis propagasi ini sangat lebar, yaitu
meliputi band VHF (30 – 300 MHz), UHF (0,3 – 3 GHz), SHF (3 – 30 GHz) dan EHF (30 – 300 GHz), yang sering dikenal dengan band gelombang mikro (microwave).


MODULASI DIGITAL

Perbedaan utama antara modulasi digital dan modulasi analog adalah bahwa pesan yang ditransmisikan untuk system modulasi digital mewakili seperangkat simbol-simbol abstrak. (Misalnya 0 s dan l s untuk sistem transmisi biner), sedangkan dalam sistem modulasi analog, sinyal pesan adalah gelombang kontinyu. Untuk mengirim pesan digital, modulasi digital mengalokasikan sepotong waktu yang disebut interval sinyal dan menghasilkan fungsi kontinyu yang mewakili simbol.
Ada 4 macam modulasi digital yaitu :

a. Amplitude Shift Keying (ASK)
Modulasi digital dengan mengubah amplitudo sinyal pembawa. Sinyal yang dikatakan termodulasi secara BASK didefinisikan dengan



A adalah konstanta, m(t) adalah sinyal data (sinyal pemodulasi) yang mempunyai nilai 0 atau 1, @, adalah frekuensi putar dari sinyal pembawa, dan T adalah lebar dari satu bit.
Sinyal pada persamaan (5.1) mempunyai daya P = A² /2. Dan energy yang terkonsentrasi pada setiap bit adalah E = P.T, maka persamaan (5.1) bisa di tuliskan



Jadi jika sebuah sinyal digital, yanghanya mengandung 0 dan 1, dimodulasikan dengan BASK, maka kita hanya akan mengalihkan sinyal pembawa dengan nilai 0 atau 1. Gambar 5.2 memperlihatkan modulasi BASK untuk sinyal digital yang diberikan 0 1 0 1 0 0 1 0. Seperti terlihat di gambar 5.2 sinyal – sinyal BASK bisa didapat dengan cara menyalakan dan mematikan sinyal pembawa, tergantung apakah sinyal informasi (pemodulasi) bernilai 1 atau 0. BASK disebut juga on-off keying (OOK)






b. 4-ary-ASK (4 ASK)

Seperti halnya pada BASK, sinyal yang dikatakan termodulasi secara 4ASK didefinisikan dengan.

Dengan konstelasi nilai-nilai bitnya di gambar 5.4 yang mana pada metoda ini setiap dua nilai digit digabung menjadi satu pasang, yang mana ada empat kombinasi.



c. Frequency Shift Keying (FSK)

Binary frequency Shift Keying / BFSK




Jadi sinyal termodulasi BFSK memiliki amplitudo yang konstan, tetapi memiliki dua buah frekuensi sinyal pembawa. Jika datang bit 0, maka digunakan osilator dengan frekuensi fo, jika datang bit 1, maka digunakan osilator dengan frekuensi f1.
Dengan sinyal pemodulasi serti di atas (gambar 5.6a), maka sinyal termodulasi BFSK bisa dilihat pada gambar 5.6b. sinyal in bisa dibayangkan sebagai penjumlahan dari dua buah sinyal yang di modulasi secara BASK dengan dua sinyal pembawa yang berbeda frekuensi (gambar 5.6c dan 5.6d). dengan pemikiran secara penjumlahan dua sinyal BASK, maka bentuk spectral dari sinyal termodulasi BFSK merupakan gabungan spectral dari keduanya. Gambar 5.7 menunjukan frekuensi positif dari bentuk spekrtal.





d. Phase Shift Keying (PSK)

Binary Phase Shift Keying / BPSK
Sinyal yang termodulasi secara BPSK didefinisikan mempunyai bentuk



Gambar 5.8 menunjukan diagram BPSK pada bidang kompleks dengan konstelasi dari setiap bit.




Dengan menggunakan sinyal informasi dari ontoh yang sebelumnya kita bisa melihat proses modulasi secara BPSK di gambar 5.9. Setiap kali datang bit 1 maka fungsinya adalah sin (@t) dan jika yang datang bit 0 maka fungsinya – sin (@t)




Spectrum dari sinyal termodulasi BPSK sama seperti pada BPSK.


e. Phase Shift Keying / 4 –PSK

Sinyal yang termodulasi secara 4-PSK didefisilkan mempunyai bentuk



Dengan konstelasi dari bit



Gambar 5.8 menunjukan posisi setiap pasangan bit di bidang kompleks. Titik – titik itu berada di atas lingkaran yang beradius akar E. jadi sinyal termodulasi ini tetap mempunyai energy yang sama untuk setiap bitnya



Gambar 5.9 adalah sinyal termodulasi secara BPSK dengan sinyal informasi yang sama dengan contoh-contoh sebelumnya. Berbeda dengan modulasi order tinggi pada ASK dan FSK, tidak mempunyai kekurangan dalam kesensitivitasannya dan juga tidak membutuhkan spectrum yang lebih.





f. Quadrature Amplitude Modulation (QAM)

QAM mengkombinasikan antara ASK dan PSK. Jadi konstelasi sinyalnya berubah berdasarkan amplitudo (jarak dari titik asal ke titik konstelasi) juga berdasarkan phasa (titik konstelasi tersebar di bidang kompleks).



Dengan 16-QAM, maka dibuat kelompok bit (word) yang terdiri dari 4 bit. Dan tergantung dari kombinasi 0 dan 1 pada setiap word, maka bisa dikorespondensikan setiap word ke setiap titik konstelasi pada gambar 5.10
