Ira Rubiyanti

No Exp : 06	Konfigurasi VLAN Trunking Protokol menggunakan aplikasi Packet Tracer	DIAGNOSA WAN
Nama : Ira Rubiyanti		Instruktur : Bu Netty A Pak Rudi H
Kelas : 3 TKJ A		Tanggal : 11 Oktober 2010

I. Tujuan

a. Dapat mengetahui konsep dari VLAN Trunking Protokol.

b. Dapat membuat rancangan topologi implementasi.

c. Dapat mengkonfigurasi switch pada simulator atau aplikasi Packet Tracer.

d. Dapat melakukan uji koneksi dari hasil konfigurasi tersebut.

II. Pendahuluan

VLAN Trunking Protocol (VTP) merupakan fitur Layer 2 yang terdapat pada jajaran switch Cisco Catalyst, yang sangat berguna terutama dalam lingkungan switch skala besar yang meliputi beberapa Virtual Local Area Network (VLAN).

Manfaat / keuntungan :

1. VTP meminimalkan inkonsistensi misconfigurations dan konfigurasi yang dapat menghasilkan sejumlah problems, masalah, seperti duplikat nama VLAN, VLAN benar-tipe spesifikasi, dan keamanan pelanggaran.

2. Manfaat utama VTP adalah efisiensi yang diberikannya dalam menambah dan menghapus VLAN, sebagai serta membuat perubahan pada konfigurasi VLAN dalam lingkungan yang besar.

3. Konfigurasi VLAN kosisten untuk seluruh network.

4. Penjaluran dan pengawasan VLAN – VLAN dapat dilakukan dengan tepat.

5. Pelaporan penambahan VLAN dalam network bersifat dinamis.

6. Konfigurasi trunk pada saat penambahan VLAN bersifat dinamis.

Mode – mode operasi VTP

a. Mode server—VTP server mempunyai kontrol penuh atas pembuatan VLAN atau pengubahan domain mereka. Semua informasi VTP disebarkan ke switch lainnya yang terdapat dalam domain tersebut, sementara semua informasi VTP yang diterima disinkronisasikan dengan switch lain.

b. Mode client—VTP client tidak memperbolehkan administrator untuk membuat, mengubah, atau menghapus VLAN manapun.

c. Mode transparent—switch dalam mode transparent tidak berpartisipasi dalam VTP. Pada waktu dalam mode transparent, switch tidak menyebarkan konfigurasi VLAN-nya sendiri, dan switch tidak mensinkronisasi database VLAN-nya dengan advertisement yang diterima.

Ada dua protocol VLAN Trunking utama saat ini, yaitu IEEE 802.1q dan Cisco ISL. Pemilihan protocol VLAN Trunking normalnya berdasarkan piranti platform Hardware yang digunakan.

VTP Domain

Terdiri dari satu atau lebih switch yang saling berhubungan. Semua switch dalam satu domain saling berbagi konfigurasi VLAN menggunakan VTP advertisement. Router atau Switch layer 3 memberikan batasan-batasan untuk setiap domain.

VTP Advertisements

VTP menggunakan advertisements untuk mendistribusikan dan mensinkronisasi konfigurasi VLAN di dalam network.

VTP Pruning

VTP pruning meningkatkan kinerja jaringan dengan membatasi banyaknya traffic yang mencari suatu device melalui link trunk. Tanpa VTP pruning, sebuah switch bisa menyebarkan broadcast, multicast, and unicast traffic kepada semua link trunk di dalam domain VTP meskipun switch yang menerimanya akan menghentikannya.

III. Alat dan Bahan

1. 1 unit PC

2. Aplikasi Packet Tracer.

IV. Langkah kerja

1. Membuat rancangan topologi

Skenario :

Topologi pada sebuah rumah bertingkat milik Kak Radit yang digunakan untuk ruang belajar murid les komputer dan bermain game. Pada lantai bawah terdapat 2 unit PC dengan 1 switch yang terpasang di dinding yang akan terhubung dengan switch yang ada di bawah. Dan pada lantai bawah terdapat 2 unit PC dan 1 buah switch yang akan di hubungkan dengan switch yang berada di atas. PC tersebut tidak terkoneksi internet dan hanya digunakan untuk file sharing.

PC	PORT	VLAN ID	IP ADDRESS	KETERANGAN	LOKASI
1	Fa0/1	2	192.168.1.1/24	Untuk belajar	Lantai Bawah
2	Fa1/1	3	192.168.1.2/24	Untuk belajar	Lantai Bawah
3	Fa1/1	2	192.168.1.3/24	Untuk main game	Lantai Atas
4	Fa2/1	3	192.168.1.4/24	Untuk main game	Lantai Atas

2. Kemudian buka aplikasi Packet Tracer dan masukan perangkat yang akan dikonfigurasikan.

3. Kemudian konfigurasi setiap PC, misalnya salah satu PC yaitu PC 1, seperti berikut.

4. Setelah selesai , maka kita konfigurasi switch dengan CLI ( Command Line Interface).

5. Pada switch yang pertama (berada di lantai bawah ) konfigurasinya seperti berikut :

Jika kurang jelas, maka konfigurasi seperti berikut :

6. Dan pada switch yang kedua (berada di lantai atas) konfigurasinya seperti berikut :

Jika kurang jelas, maka konfigurasi seperti berikut :

7. Konfigurasi pun selesai.

V. Hasil kerja

Melakukan uji koneksi setelah konfigurasi VLAN dlakukan.

1. Ketikkan perintah ‘ping [ip_address] pada PC1 dengan VLAN ID 2 pada setiap host.

2. Ketikkan perintah ‘ping [ip_address] pada PC2 dengan VLAN ID 3 pada setiap host.

3. Ketikkan perintah ‘ping [ip_address] pada PC3 dengan VLAN ID 2 pada setiap host.

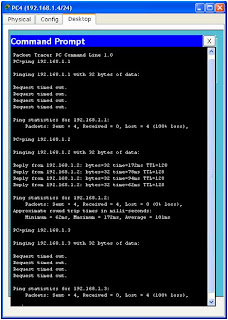

4. Ketikkan perintah ‘ping [ip_address] pada PC4 dengan VLAN ID 3 pada setiap host.

VI. Kesimpulan

Dengan praktek ini, kita dapat mengetahui tentang konsep VLAN Trungking Protokol (VTP) beserta konfigurasi dan uji koneksi. Dengan begitu kita dapat menyimpulkan, bahwa suatu VLAN yang memiliki ID yang sama tetapi berbeda tempat atau terdapat pada switch yang berbeda, itu dapat saling terkoneksi atau berkomunikasi dengan VLAN yang ID nya sama dengan cara switch tersebut di konfigurasi trunk. Itulah konsep dari VLAN Trunking protocol (VTP) dan jika berbeda VLAN ID tetap tidak akan saling berkomunikasi antarhost.
